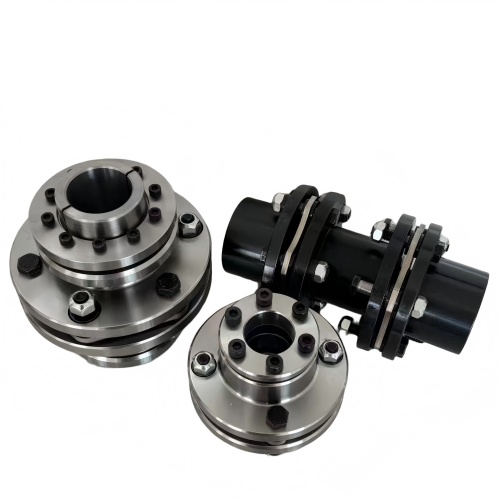

В конструкции дисковой муфты диски различной формы играют свою уникальную роль, а их характеристики также определяют различия в применимых сценариях, как следует ниже:
Раздельный шатунный диск
Каждый диск состоит из одного тонкого стержня, образующего многоугольник. Форма стержня проста и удобна в изготовлении, но требуется высокая точность расположения отверстий. Его рабочие характеристики в основном такие же, как у сплошного многоугольного кольцевого диска, но прочность и выдерживаемая им скорость ниже. Он подходит для случаев, когда размер пакета дисков ограничен, и позволяет обеспечить передачу крутящего момента и компенсацию отклонения в ограниченном пространстве.
Спицевый диск
Каждая пластинчатая муфта состоит из нескольких дисков. Отверстия для винтов на внешнем и внутреннем краях диска соответственно соединены с ведущей и ведомой полумуфтами, что приводит к возникновению кручения во время работы. Формованные отверстия на диске повышают эластичность. В связи с требованиями к эластичности разница между внутренним и внешним диаметрами не должна быть слишком малой. Этот тип диска подходит для передачи малой и средней мощности и более подходит для трансмиссий со средней нагрузкой.
Литой диск
Каждая муфта состоит из одного диска, толщина которого уменьшается от внутреннего диаметра к внешнему по гиперболическому закону для поддержания равнопрочности. Диск обладает высоким коэффициентом использования материала и хорошей целостностью, что особенно подходит для высокоскоростных передач. Однако точность изготовления диска высока, и он может стабильно передавать крутящий момент при работе на высоких скоростях, обеспечивая точность передачи.
Волнистый диск
Диск имеет волнистую форму в осевом сечении, обладает высокой эластичностью и хорошими компенсационными характеристиками. Толщина дисков может быть одинаковой и неравномерной. Среди них наиболее эффективным является цельный гиперболический тип, который в настоящее время широко используется. Он способен эффективно компенсировать осевые, радиальные и угловые отклонения системы валов и отлично работает в условиях высоких требований к компенсации.
Диски различной формы отвечают требованиям мембранных муфт к передаче крутящего момента, упругой компенсации, адаптации скорости и т. д. благодаря своей конструкции, обеспечивая оптимальные решения для передачи в различных рабочих условиях.
