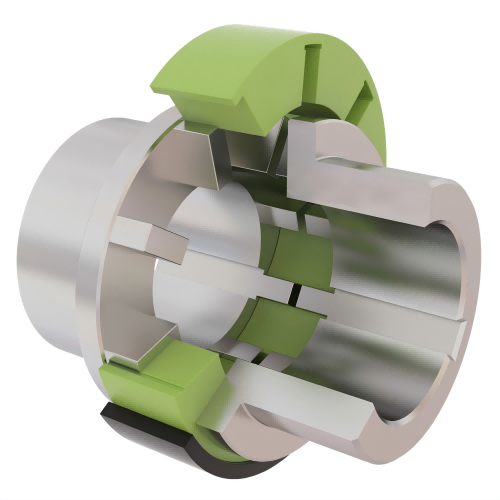

Метод крепления ступицы к валу муфты напрямую влияет на стабильную работу оборудования и должен выбираться в соответствии с фактическими потребностями. Ниже приведено несколько распространенных методов крепления:
Крепление установочным винтом: вал фиксируется двумя позиционирующими винтами с зазором 90°, что является традиционным методом крепления. Однако, поскольку передний конец винта находится в непосредственном контакте с осью, это может привести к повреждению оси, и ее легко разобрать. Подходит для сцен с низкими требованиями к повреждению оси и малым крутящим моментом.
Крепление зажимным винтом: усилие, создаваемое затягиванием болта с шестигранным гнездом, сжимает прорезь, тем самым надежно зажимая ось. Этот метод удобен для крепления и демонтажа и не приводит к повреждению оси. Он широко используется и наиболее распространен в трансмиссионных соединениях различного малого и среднего оборудования.
Крепление шпоночным пазом: подходит для сценариев передачи с высоким крутящим моментом. Для предотвращения осевого скольжения обычно используется фиксация позиционирующим винтом или зажимным винтом. Крутящий момент передается посредством взаимодействия шпонки и шпоночного паза, что позволяет эффективно повысить стабильность и надежность трансмиссии.
Крепление с помощью D-образного отверстия: если вал двигателя имеет D-образную форму и позиционирующий винт не может быть эффективно зафиксирован, отверстие муфты может быть обработано в D-образном отверстии, соответствующем размеру вала двигателя, а затем зафиксировано позиционирующим винтом, что позволяет эффективно предотвратить скольжение и обеспечить эффект передачи. Подходит для соединений с валами двигателей специальной формы.
Крепление с помощью распорной втулки: при затягивании четырех позиционирующих винтов на торце муфты распорная втулка сжимается, расширяясь, тем самым обеспечивая расширение и фиксацию. Этот метод подходит для соединения и фиксации шаговых двигателей и серводвигателей с большим крутящим моментом, таких как распорные втулки, сливные распорные муфты, сильфонные распорные муфты и т. д., которые выдерживают большой крутящий момент и надежно фиксируются.
При выборе подходящего способа крепления необходимо всесторонне учитывать такие факторы, как величина крутящего момента, форма вала, удобство демонтажа и защита оси, чтобы обеспечить надежное соединение муфты с валом.
