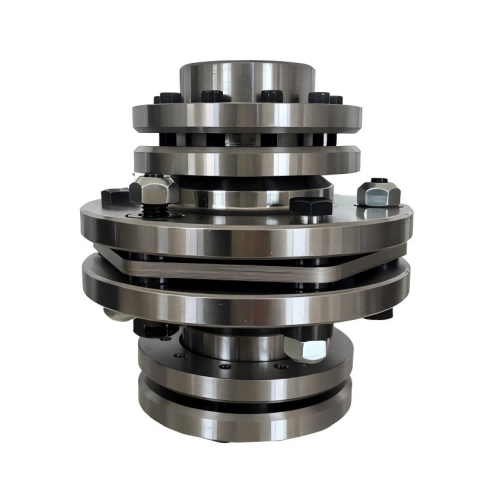

Монтаж и центровка муфты пакета дисков являются ключевым звеном, влияющим на её производительность и срок службы диска. Между идеальным состоянием и фактической эксплуатацией существуют определённые различия. Конкретное сравнение выглядит следующим образом:
I. Идеальное состояние
В идеальном состоянии монтажа и центровки ось подвижного конца (например, конца двигателя) и ось неподвижного конца (например, конца рабочей машины) полностью перекрываются и образуют прямую линию. При этом проекция окружности торца подвижного конца двигателя на торец неподвижного конца представляет собой стандартную окружность, а поскольку расстояние от центра подвижного конца до торца неподвижного конца постоянно, радиальное и осевое отклонение двух полумуфт равны нулю. В этом состоянии диск воспринимает только напряжение, создаваемое передаваемым крутящим моментом, а усилие распределяется равномерно, что позволяет максимально увеличить его усталостную прочность, эффективно продлить срок службы и избежать дополнительного изгибающего момента и концентрации напряжений, вызванных смещением осей.
II. Фактическое состояние
Во время фактической установки и центровки сложно достичь абсолютно идеального состояния из-за таких факторов, как условия установки и точность оборудования. Необходимо следовать принципу «достижения стандарта в пределах допустимой погрешности». Конкретная процедура выглядит следующим образом:
Настройка погрешности: сначала установите допустимые радиальные и осевые погрешности в соответствии с требованиями к оборудованию. Если погрешность, возникающая при центровке, находится в пределах этого диапазона, она считается выполненной.
Измерительные инструменты и этапы: закрепите магнитное крепление, измерительный стержень и микрометр на пластинчатой муфте неподвижного и подвижного концов соответственно. После поворота вала в определенное положение, снимите показания двух микрометров и снимите показания осевого и радиального положения в разных положениях, вращая вал.
Метод регулировки: при центровке в горизонтальном направлении нет необходимости рассчитывать объем передней и задней опор подвижного конца. Согласно показаниям микрометра, подвижный конец регулируется непосредственно ударами по оси медным стержнем до тех пор, пока отклонение не окажется в пределах допустимого диапазона.
Особые случаи: Если нижняя точка обнаружения насоса не может быть определена, работа по центровке может быть ограничена, и метод измерения должен быть гибко скорректирован в соответствии с конструкцией оборудования.
III. Сравнительный анализ
Идеальное состояние – это конечная цель центровки установки, которая направлена на обеспечение оптимального усилия на диске; фактическое состояние – это контроль отклонения в пределах допустимого диапазона посредством научных измерений и регулировки в реальных условиях для достижения баланса между возможностью установки и стабильностью работы оборудования. Основное различие между ними заключается в «нулевом отклонении» и «контролируемом отклонении», но конечная цель одна и та же – снизить дополнительную нагрузку на диск, обеспечить надежную работу муфты и продлить срок службы диска (срок службы диска также тесно связан с выбором материала и процессом термообработки).
