Являясь важным компонентом механической трансмиссии, смазочный эффект зубчатой муфты напрямую влияет на срок службы и эффективность трансмиссии. После сборки необходимо убедиться, что шлицевая пара свободно скользит, а соединение гибко вращается. Обработка поверхности и упаковка также должны быть стандартизированы. И научный метод смазки является ключом к обеспечению ее производительности. Ниже приводится подробный анализ трех методов смазки зубчатой муфты:
I. Гравитационная Смазка
Этот метод впрыскивает смазочное масло через сопло, протекает через боковой зазор шестерни и вытекает из небольшого отверстия втулки. Его основная функция заключается в охлаждении поверхности зубьев, но трудно образовать стабильную масляную пленку, поэтому поверхность зубьев изнашивается относительно быстро. Этот метод смазки имеет простую структуру и подходит для небольших нагрузок, низких скоростей и низких требований к смазке.
II. Смазка Струей под Давлением
Смазочное масло распыляется из небольших отверстий в нижней части зубьев шестерни и попадает на поверхность зацепления под действием центробежной силы. Оно может как смазывать, так и охлаждать. Масло вытекает с обеих сторон зуба, проходя через поверхность зацепления. Таким образом, поток масла непрерывно циркулирует, что позволяет удалять загрязнения, а впрыскиваемое смазочное масло под действием центробежной силы создает давление, которое может эффективно попадать на поверхность зацепления зубьев шестерни, обеспечивая превосходный смазывающий и охлаждающий эффекты, что очень подходит для тяжелых условий работы и высокоскоростных рабочих сред.
III. Смазка с Хранением Масла
После впрыска смазочного масла из форсунки на внешней окружности шестерни благодаря центробежной силе во время вращения образуется устойчивый слой смазочного масла. Однако этот метод склонен к накоплению загрязнений в зубчатом кольце, а теплоотдача от потока масла недостаточна, что подходит только для случаев с малой мощностью и низкой скоростью. Кроме того, существует метод смазывания без подачи масла, при котором смазка впрыскивается внутрь, а затем герметизируется, что также подходит для случаев с малой нагрузкой и низкой скоростью.

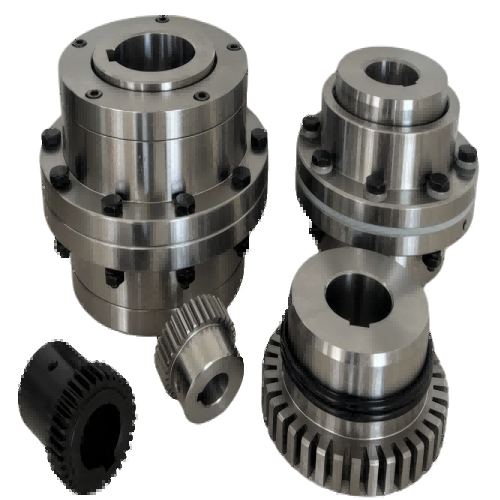

Зубчатая муфта имеет симметричную конструкцию, а барабанная форма зубьев внешней втулки шестерни обеспечивает её двойное соединение и гибкость, что позволяет ей адаптироваться к большим углам отклонения оси и поддерживать смазку жидким маслом или сухим маслом. Выбор подходящего метода смазки может снизить износ поверхности зубьев, повысить эффективность передачи компактной конструкции и продлить срок службы.
