Зубчатые муфты часто используют параллельные или спиральные канавки для адаптации к различным отклонениям и передачи крутящего момента. Благодаря хорошим эксплуатационным характеристикам и выгодной цене они используются во многих шаговых и сервосистемах. Цельная конструкция позволяет добиться таких преимуществ, как передача крутящего момента без задержки и отсутствие необходимости в обслуживании.
Спиральные канавки представляют собой непрерывную многовитковую длинную канавку на зубчатых муфтах. Такая структура придает муфте отличную эластичность, может выдерживать небольшие нагрузки на подшипники и адаптироваться к коррекции угловых и осевых отклонений. Однако она плохо справляется с эксцентриситетом, поскольку спиральные канавки должны быть изогнуты в двух разных направлениях, что создает большее внутреннее давление и легко приводит к преждевременному повреждению муфты.
В то же время, хотя длинные спиральные канавки легко изгибаются под воздействием различных отклонений, они влияют на жесткость муфты под действием крутящих нагрузок. Чрезмерное вращение снижает точность муфты и ухудшает ее общие характеристики.

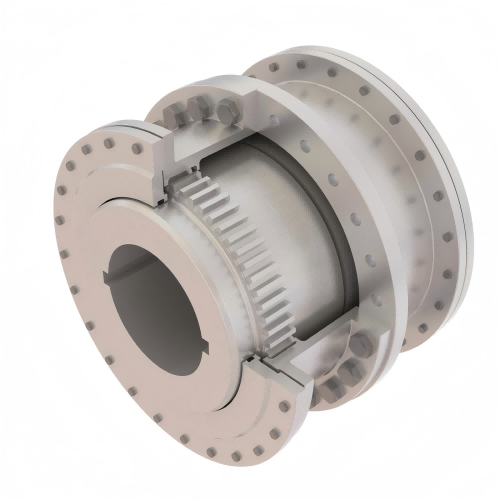

Зубчатая муфта, представляющая собой жёстко-гибкую муфту, состоит из внутреннего кольца с таким же числом зубьев и фланцевой полумуфты с внешними зубьями. Внешние зубья бывают двух типов: с прямыми зубьями и с барабанными зубьями. Барабанная зубчатая муфта допускает большее угловое смещение, что улучшает условия контакта зубьев, увеличивает передаваемый крутящий момент и срок службы. По сравнению с прямозубой муфтой она обладает такими преимуществами, как компактная конструкция, малый радиус поворота, большая грузоподъёмность, низкий уровень шума и длительный интервал технического обслуживания. Спиральная конструкция пазов дополнительно улучшает её характеристики адаптации к отклонениям и передачи крутящего момента.
