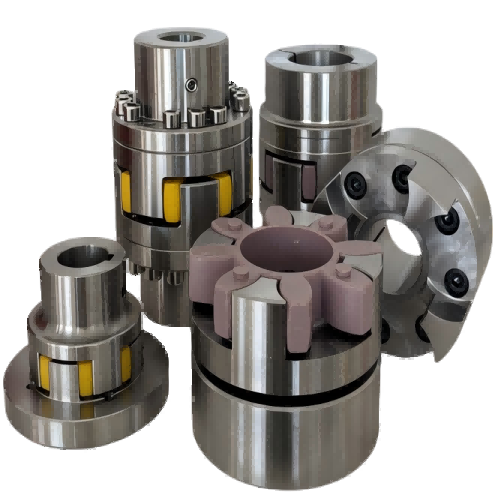

Кулачковая упругая муфта проявляет уникальные характеристики при реверсе, что тесно связано с её конструктивным исполнением и принципом работы.
С точки зрения характеристик реверса, кулачковая упругая муфта имеет одинаковые характеристики реверса по часовой стрелке и против часовой стрелки. Это обусловлено согласованностью конструктивных стандартов двух её полумуфт, симметричным расположением нескольких кулачков на торцевой поверхности и размещением упругого элемента между кулачками. При вращении активного вала по часовой стрелке или против часовой стрелки крутящий момент передаётся на ведомый вал через контакт между кулачками и упругим элементом. Благодаря симметрии конструкции нет разницы в пути передачи мощности и силовом состоянии при реверсе, что обеспечивает постоянство характеристик реверса.
Кулачковая упругая муфта соединена посредством взаимодействия кулачков двух полумуфт и упругого элемента, и контактный крутящий момент передаётся с активного вала на ведомый вал. При передаче крутящего момента распределение нагрузки на контактной поверхности кулачка связано с формой контактной части, и с увеличением диаметра муфты неравномерность распределения нагрузки соответственно увеличивается. При наличии зазора между рабочей поверхностью упругого элемента и кулачками полумуфты эта неравномерность еще больше усугубляется, что приводит к неравномерной нагрузке между нагруженными кулачками. Однако эта характеристика распределения нагрузки остается неизменной как при прямом, так и при обратном вращении и не влияет на симметрию ее реверсивных характеристик.
Кроме того, кулачковая упругая муфта имеет небольшое количество деталей, небольшие габариты и различные классификации твердости упругих элементов, что позволяет ей адаптироваться к различным условиям работы. Однако следует отметить, что передаваемый ею крутящий момент ограничен. После повреждения или выхода из строя эластомера кулачки двух полумуфт будут зацепляться друг с другом, продолжая передавать крутящий момент, что может вызвать проблемы в системе. Такая ситуация может возникнуть как при прямом, так и при обратном вращении, и на это следует обращать внимание при эксплуатации.
Подводя итог, можно сказать, что реверсивные характеристики кулачковой упругой муфты в основном характеризуются симметрией, что позволяет ей стабильно работать в системе передачи, требующей переключения прямого и обратного вращения. Однако при проектировании и эксплуатации необходимо учитывать неравномерность распределения нагрузки.
